قیمت و فروش فولاد ابزار گرمکارفولاد 1.2344 معادل گرید R40 جوان استیل
| نام کالا | بروزرسانی | قیمت (تومان) | ثبت سفارش |
| تسمه 1.2344 | ۱۴۰۴/۱۱/۰۹ | تماس بگیرید | استعلام و سفارش |
| میلگرد 1.2344 | ۱۴۰۴/۱۱/۰۹ | تماس بگیرید | استعلام و سفارش |
| چهارگوش 1.2344 | ۱۴۰۴/۱۱/۰۹ | تماس بگیرید | استعلام و سفارش |
ویژگیهای فولاد ابزار گرمکار 1.2344
فولاد 1.2344 که با شناسه X40CrMoV5-1 و نامهای تجاری H13 یا SKD61 نیز شناخته میشود، یکی از پرکاربردترین فولادهای ابزار در دسته گرمکار است. این فولاد از نوع آلیاژی بوده و با ترکیب عناصر کروم، مولیبدن و وانادیوم، برای مقاومت بالا در برابر حرارت، شوکهای حرارتی و تنشهای مکانیکی طراحی شده است. از ویژگیهای برجسته این فولاد میتوان به موارد زیر اشاره کرد:
- مقاومت بالا در برابر ترکخوردگی حرارتی
- سختیپذیری در هوا
- استحکام بالا در دماهای زیاد
- چقرمگی عالی و مقاومت در برابر شوک
- امکان خنککاری با آب در حین عملیات
- قابلیت ماشینکاری و پولیشپذیری مناسب
با وجود مزایای فراوان، فولاد گرمکار 1.2344 در دماهای بالاتر از ۵۴۰ درجه سانتیگراد با افت ناگهانی خواص مکانیکی مواجه میشود. همچنین عملیات جوشکاری این فولاد به دلیل نیاز به پیشگرمایش و کنترل دقیق حرارتی، با چالشهایی همراه است. از دیگر نکات قابل توجه، لزوم اجرای چند مرحله تمپر جهت کاهش تنشهای داخلی و افزایش چقرمگی است که پیچیدگی فرآیند عملیات حرارتی را افزایش میدهد.
کاربردهای فولاد گرمکار 1.2344
- قالبها و ابزارهای گرمکار تحت بار سنگین
- ماندرلهای سوراخکن و قالبهای آهنگری
- تجهیزات اکستروژن داغ
- قالبهای ریختهگری تحت فشار آلیاژهای سبک
- ابزار تولید قطعات توخالی، پرچ، مهره و بولت
- قالبهای پلاستیک و پتککاری برنج
ترکیب شیمیایی فولاد گرمکار 1.2344
مقادیر ترکیب شیمیایی ارائهشده برای فولاد 1.2344 بر پایه دادههای نسخه نهایی کلید فولاد (Stahlschlüssel ۲۰۱۹) و مطابق با استانداردهای معتبر بینالمللی تنظیم شدهاند. این اعداد ممکن است با مقادیر ذکرشده در برخی منابع یا استانداردهای قدیمی متفاوت باشند.
| Cکربن | Siسیلیسیم | Mnمنگنز | Pفسفر | Sگوگرد | Crکروم | Moمولیبدن | Vوانادیوم |
| 0.35-0.42 | 0.80-1.20 | 0.25-0.50 | ≤ 0.030 | ≤ 0.020 | 4.80-5.50 | 1.20-1.50 | 0.85-1.15 |
مشخصات فیزیکی فولاد 1.2344
اطلاعات ارائهشده در جدول زیر، از نسخه نهایی سال ۲۰۱۹ کلید فولاد (Stahlschlüssel) استخراج شدهاند. این دادهها بر اساس استاندارد DIN SEW 310 (08/1992) تنظیم شدهاند و ممکن است با مقادیر ارائه شده در منابع دیگر تفاوت داشته باشند.
| منبع: استاندارد DIN SEW 310 (08/1992) – کلید فولاد (Stahlschlüssel) نگارش ۲۰۱۹ | |||
| جدول مشخصات فیزیکی | |||
| پارامتر | در دمای | مقدار | واحد |
| چگالی | ~ 20 °C | ~ 7.74 | g/cm3 |
| ظرفیت گرمایی ویژه |
~ 20 °C | ~ 0.461 | J/g.K |
| 20 – 100 °C | ~ 0.479 | J/g.K | |
| 20 – 200 °C | ~ 0.499 | J/g.K | |
| 20 – 300 °C | ~ 0.517 | J/g.K | |
| 20 – 400 °C | ~ 0.536 | J/g.K | |
| 20 – 500 °C | ~ 0.558 | J/g.K | |
| 20 – 600 °C | ~ 0.587 | J/g.K | |
| هدایت حرارتی |
~ 20 °C | ~ 19.2 | W/m.K |
| ~ 100 °C | ~ 20.1 | W/m.K | |
| ~ 200 °C | ~ 22.4 | W/m.K | |
| ~ 300 °C | ~ 24.0 | W/m.K | |
| ~ 400 °C | ~ 25.1 | W/m.K | |
| ~ 500 °C | ~ 25.8 | W/m.K | |
| ~ 600 °C | ~ 26.1 | W/m.K | |
| ضریب انبساط حرارتی |
-100 – 20 °C | ~ 10.0 | 10⁻⁶/°K |
| 0 – 20 °C | ~ 10.7 | 10⁻⁶/°K | |
| ~ 20 °C | ~ 10.8 | 10⁻⁶/°K | |
| 20 – 100 °C | ~ 11.3 | 10⁻⁶/°K | |
| 20 – 200 °C | ~ 11.8 | 10⁻⁶/°K | |
| 20 – 300 °C | ~ 12.3 | 10⁻⁶/°K | |
| 20 – 400 °C | ~ 12.7 | 10⁻⁶/°K | |
| 20 – 500 °C | ~ 13.0 | 10⁻⁶/°K | |
| 20 – 600 °C | ~ 13.2 | 10⁻⁶/°K | |
| مقاومت الکتریکی | ~ 20 °C | ~ 0.543 | Ω.mm2/m |
| ~ 100 °C | ~ 0.638 | Ω.mm2/m | |
| ~ 200 °C | ~ 0.705 | Ω.mm2/m | |
| ~ 300 °C | ~ 0.782 | Ω.mm2/m | |
| ~ 400 °C | ~ 0.868 | Ω.mm2/m | |
| ~ 500 °C | ~ 0.960 | Ω.mm2/m | |
| ~ 600 °C | ~ 1.060 | Ω.mm2/m | |
| مدول الاستیسیته | ~ 20 °C | ~ 210,000 | MPa |
| ~ 100 °C | ~ 205,000 | MPa | |
| ~ 200 °C | ~ 198,000 | MPa | |
| ~ 300 °C | ~ 191,000 | MPa | |
| ~ 400 °C | ~ 182,000 | MPa | |
| ~ 500 °C | ~ 173,000 | MPa | |
خواص مکانیکی فولاد 1.2344
فولاد 1.2344 با برخورداری از استحکام کششی بالا در بازه ۱۲۰۰ تا ۱۵۹۰ مگاپاسکال و استحکام تسلیم قابلتوجه بین ۱۰۰۰ تا ۱۳۸۰ مگاپاسکال، گزینهای ایدهآل برای تحمل بارهای سنگین در شرایط دمایی بالا به شمار میرود.
اطلاعات ارائهشده در جدول زیر، از نسخه نهایی سال ۲۰۱۹ کلید فولاد (Stahlschlüssel) استخراج شدهاند. این دادهها بر اساس استانداردهای معتبر و بهروز بینالمللی تنظیم شدهاند و ممکن است با مقادیر قدیمیتر رایج در برخی منابع دیگر تفاوت داشته باشند.
| منبع: کلید فولاد (Stahlschlüssel) نگارش ۲۰۱۹ | ||
| جدول خواص مکانیکی | ||
| پارامتر | مقدار | واحد |
| مقاومت کاری (Working Resistance) | 1180-1770 | MPa |
| خنککاری در حین کار | آب سبک و هوای فشرده | |
| سختی در حالت آنیل شده | ≤ 229 | HB 30 |
| سختی در حالت سختکاری شده | 54 ~ | HRC |

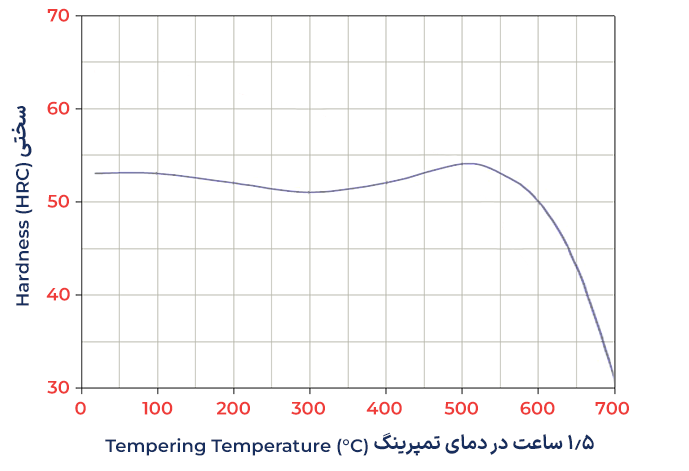

| سختی در تمپر °۴۰۰ | ≥ 54 | HRC |
| سختی در تمپر °۴۵۰ | ≥ 55 | HRC |
| سختی در تمپر °۵۰۰ | ≥ 56 | HRC |
| سختی در تمپر °۵۵۰ | ≥ 53 | HRC |
| سختی در تمپر °۶۰۰ | ≥ 48 | HRC |
| سختی در تمپر °۶۵۰ | ≥ 42 | HRC |
عملیات حرارتی و سختکاری فولاد 1.2344
- آهنگری: پیشگرمایش اولیه تا °۷۵۰ و سپس افزایش دما تا °۱۰۵۰ تا °۱۱۰۰ انجام میشود. دمای آهنگری نباید از °۸۵۰ کمتر باشد. خنککاری بهصورت آهسته در کوره انجام میشود.
- کوئنچ کردن: حرارتدهی در دو مرحله: ابتدا تا °۶۰۰ و سپس تا °۸۵۰ سانتیگراد برای یکنواختسازی دمای قطعه. برای کاهش تنشهای پسماند و افزایش چقرمگی، استفاده از پایینترین دمای آستنیته توصیه میشود.
- سختکاری: پیشگرم در بازه °۷۸۰ تا °۸۲۰ و سپس آستنیتهکردن در °۱۰۰۰ تا °۱۰۳۰ بهمدت ۳۰ دقیقه. خنکسازی در هوا یا روغن انجام میشود. استفاده از حمام نمک برای کاهش دکربورهشدن توصیه میگردد.
- تمپر کردن: تمپر در دمای °۵۵۰ تا °۶۵۰ بهمدت ۲ ساعت برای هر ۲۵ میلیمتر ضخامت. برای حذف تنشهای داخلی، معمولاً ۲ تا ۳ مرحله تمپر انجام میشود. تمپر دوم با دمای حدود ۱۰ درجه کمتر و زمان کوتاهتر توصیه میشود.
- آنیل کردن: حرارتدهی تا °۸۴۰ تا °۸۶۰ و خنکسازی آهسته در کوره. پیش از آن، فولاد باید بهآرامی تا °۶۰۰ سرد شده باشد.
- تنشزدایی: پس از ماشینکاری سنگین، تنشزدایی در °۷۰۰ برای ۲ ساعت بهازای هر ۲۵ میلیمتر ضخامت انجام میشود.
- عملیات سطحی: این فولاد قابلیت نیتریده شدن و پوششدهی سطحی را دارد و سختی سطح آن پس از نیتریدهکاری به ۶۰ تا ۶۵ راکول سی (HRC) میرسد.
اطلاعات ارائهشده در جدول زیر، از نسخه نهایی سال ۲۰۱۹ کلید فولاد (Stahlschlüssel) استخراج شدهاند. این دادهها بر اساس استانداردهای معتبر و بهروز بینالمللی تنظیم شدهاند و ممکن است با مقادیر قدیمیتر رایج در برخی منابع دیگر تفاوت داشته باشند.
| منبع: کلید فولاد (Stahlschlüssel) نگارش ۲۰۱۹ | |
| جدول عملیات حرارتی | |
| نوع عملیات حرارتی | بازه حرارتی |
| فورج گرم (Hot Working) | 900-1100 °C |
| آنیل کامل (Soft Annealing +A) | 750-780 °C |
| سختکاری با روغن | 1010-1030 °C |
| تمپرینگ | 540-560 °C |
قیمت فولاد ابزار گرمکار 1.2344
قیمت فولاد 1.2344 بر اساس عواملی مانند برند سازنده، ابعاد، نوع سطح، و شرایط بازار متغیر است. تسمهها و میلگردها در سایزهای مختلف توسط برندهای معتبر عرضه میشوند و برای اطلاع از قیمت روز، لیست قیمت بهروز جوان استیل را مشاهده کنید.
