قیمت و فروش فولاد ابزار سردکارفولاد 1.2826
| نام کالا | بروزرسانی | قیمت (تومان) | ثبت سفارش |
| تسمه 1.2826 | ۱۴۰۴/۱۱/۰۹ | تماس بگیرید | استعلام و سفارش |
| میلگرد 1.2826 | ۱۴۰۴/۱۱/۰۹ | تماس بگیرید | استعلام و سفارش |
| چهارگوش 1.2826 | ۱۴۰۴/۱۱/۰۹ | تماس بگیرید | استعلام و سفارش |
ویژگیهای فولاد ابزار سردکار 1.2826
فولاد 1.2826 با شناسه 60MnSiCr4 یک فولاد پرکربن از خانواده فولادهای ابزار در دسته سردکار با مقاومت بالا در برابر سایش و پایداری حرارتی عالی است. این فولاد همچنین دارای چقرمگی خوب، ماشینکاری مناسب و سختی بالا میباشد و برای کاربردهایی طراحی شده که نیاز به دوام بالا، دقت ابعادی و عملکرد پایدار در شرایط سخت دارند.
کاربردهای فولاد سردکار 1.2826
- قالبهای تزریق پلاستیک و قالبگیری
- ابزارها و قالبهای دایکست
- قالب و ابزارهای اکستروژن فلزات
- قطعات مقاوم در برابر سایش در صنعت
ترکیب شیمیایی فولاد سردکار 1.2826
مقادیر ترکیب شیمیایی ارائهشده برای فولاد 1.2826 بر پایه دادههای نسخه نهایی کلید فولاد (Stahlschlüssel ۲۰۱۹) و مطابق با استانداردهای معتبر بینالمللی تنظیم شدهاند. این اعداد ممکن است با مقادیر ذکرشده در برخی منابع یا استانداردهای قدیمی متفاوت باشند.
| Cکربن | Siسیلیسیم | Mnمنگنز | Pفسفر | Sگوگرد | Crکروم |
| 0.58-0.65 | 0.80-1.00 | 0.80-1.20 | ≤ 0.030 | ≤ 0.030 | 0.20-0.40 |
مشخصات فیزیکی فولاد 1.2826
مقادیر ذکرشده در جدول زیر، میانگینی از پارامترهای فیزیکی بهدستآمده از آزمونهای نمونهای در دمای محیط هستند و لزوماً با دادههای محصول نهایی تمام تولیدکنندگان یکسان نیستند. این اطلاعات صرفاً جهت آشنایی با بازه تقریبی خواص فیزیکی این فولاد ارائه شدهاند.
| جدول مشخصات فیزیکی | ||
| پارامتر | مقدار | واحد |
| چگالی | ~ 7.85 | g/cm3 |
| هدایت حرارتی | ~ 34.2 | W/m.K |
| ظرفیت گرمایی ویژه | ~ 12.1 | µm/m.°K |
| مدول الاستیسیته (E) | ~ 210 | 103xN/mm2 |
خواص مکانیکی فولاد 1.2826
خواص مکانیکی فولاد 1.2826 شامل سختی بالا، مقاومت عالی در برابر سایش، و چقرمگی مناسب است. این ترکیب ویژگیها، آن را برای کاربردهایی که نیاز به دوام، پایداری حرارتی و عملکرد در شرایط تنشزا دارند، به گزینهای ایدهآل تبدیل میکند.
اطلاعات ارائهشده در جدول زیر، از نسخه نهایی سال ۲۰۱۹ کلید فولاد (Stahlschlüssel) استخراج شدهاند. این دادهها بر اساس استانداردهای معتبر و بهروز بینالمللی تنظیم شدهاند و ممکن است با مقادیر قدیمیتر رایج در برخی منابع دیگر تفاوت داشته باشند.
| منبع: کلید فولاد (Stahlschlüssel) نگارش ۲۰۱۹ | ||
| جدول خواص مکانیکی | ||
| پارامتر | مقدار | واحد |
| مقاومت کاری (Working Resistance) | 1080-1620 | MPa |
| سختی در حالت آنیل شده | ≤ 240 | HB 30 |
| سختی در حالت سختکاری شده | 61 ~ | HRC |
| سختی در تمپر °۱۰۰ | 61 ~ | HRC |
| سختی در تمپر °۲۰۰ | 59 ~ | HRC |
| سختی در تمپر °۳۰۰ | 57 ~ | HRC |
| سختی در تمپر °۴۰۰ | 52 ~ | HRC |
| سختی در تمپر °۵۰۰ | 46 ~ | HRC |
| استحکام کششی در تمپر °۴۰۰ | ~ 1170 | MPa |
| استحکام کششی در تمپر °۴۵۰ | ~ 1620 | MPa |
| استحکام کششی در تمپر °۵۰۰ | ~ 1470 | MPa |
| استحکام کششی در تمپر °۵۵۰ | ~ 1270 | MPa |
| استحکام کششی در تمپر °۶۰۰ | ~ 1080 | MPa |
| استحکام کششی در تمپر °۶۵۰ | ~ 880 | MPa |

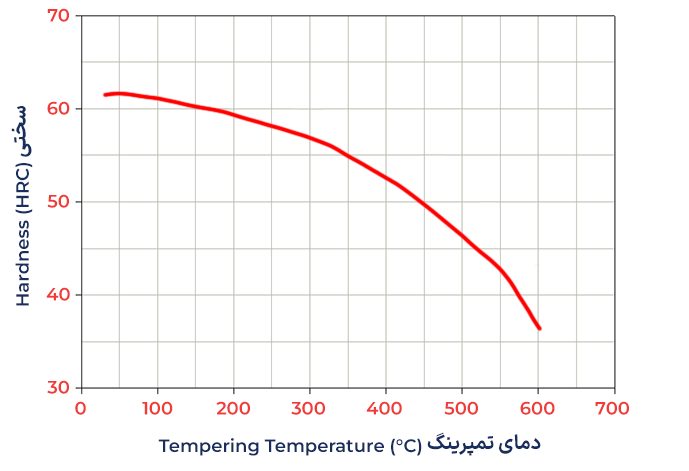

عملیات حرارتی و سختکاری فولاد 1.2826
- آنیلینگ نرم (Annealing): فولاد را تا دمای ۷۲۰-۶۸۰ سانتیگراد حرارت دهید و در کوره بهآرامی خنک کنید. سختی نهایی در این حالت تا ۲۴۰ برینل خواهد بود.
- سختکاری (Hardening): حرارتدهی تا دمای ۸۶۰-۸۲۰ سانتیگراد و سپس کوئنچ در روغن یا حمام گرم با دمای ۲۲۰-۱۸۰ درجه سانتیگراد.
- تمپر (Tempering): تمپر کردن فولاد در دمای ۱۰۰ تا ۶۰۰ درجه سانتیگرداد بسته به سختی مورد نیاز انجام میشود. سختی نهایی بین ۳۶ تا ۶۲ راکول سی (HRC) قابل دستیابی است.
- نرماله کردن: در دمای ۵۵۰-۳۰۰ درجه سانتیگراد بهمنظور اصلاح ساختار دانه و بهبود خواص انجام میشود.
- تنشزدایی (Stress Relieving): تا ۶۵۰-۶۰۰ سانتیگراد حرارت داده شده و بهآرامی در کوره خنک میشود تا تنشهای داخلی از بین برود.
- فورجینگ (Hot Working): دمای مناسب برای فورج یا شکلدهی گرم بین ۸۵۰ تا ۱۰۵۰ درجه سانتیگرد است.-۱۵۰ درجه سانتیگراد بسته به سختی مورد نظر انجام میشود.
اطلاعات ارائهشده در جدول زیر، از نسخه نهایی سال ۲۰۱۹ کلید فولاد (Stahlschlüssel) استخراج شدهاند. این دادهها بر اساس استانداردهای معتبر و بهروز بینالمللی تنظیم شدهاند و ممکن است با مقادیر قدیمیتر رایج در برخی منابع دیگر تفاوت داشته باشند.
| منبع: کلید فولاد (Stahlschlüssel) نگارش ۲۰۱۹ | |
| جدول عملیات حرارتی | |
| نوع عملیات حرارتی | بازه حرارتی |
| فورج گرم (Hot Working) | 850-1050 °C |
| آنیل کامل (Soft Annealing +A) | 680-720 °C |
| سختکاری با روغن | 820-850 °C |
| سختکاری گرم (کوئنچ داغ ۲۲۰-۱۸۰ درجه) | 820-850 °C |
| تمپرینگ | 300-500 °C |
قیمت فولاد ابزار سردکار 1.2826
قیمت فولاد 1.2826 بر اساس عواملی مانند برند سازنده، ابعاد، نوع سطح، و شرایط بازار متغیر است. تسمهها و میلگردها در سایزهای مختلف توسط برندهای معتبر عرضه میشوند و برای اطلاع از قیمت روز، لیست قیمت بهروز جوان استیل را مشاهده کنید.
