قیمت و فروش فولاد ابزار سردکارفولاد 1.2767 معادل گرید B50 جوان استیل
| نام کالا | بروزرسانی | قیمت (تومان) | ثبت سفارش |
| تسمه 1.2767 | ۱۴۰۴/۱۱/۰۹ | تماس بگیرید | استعلام و سفارش |
| میلگرد 1.2767 | ۱۴۰۴/۱۱/۰۹ | تماس بگیرید | استعلام و سفارش |
| چهارگوش 1.2767 | ۱۴۰۴/۱۱/۰۹ | تماس بگیرید | استعلام و سفارش |
ویژگیهای فولاد ابزار سردکار 1.2767
فولاد ابزار 1.2767 از دسته فولادهای آلیاژی با قابلیت کاربرد در شرایط سردکار و گرمکار است. این فولاد در استاندارد DIN با نام 45NiCrMo16 (نام قدیم X45NiCrMo4) و در برند بهلر با شناسه K600 شناخته میشود. از ویژگیهای مهم این فولاد میتوان به سختپذیری بالا، مقاومت به ضربه و سایش مناسب، قابلیت ماشینکاری خوب و پایداری ابعادی اشاره کرد. وجود عناصر نیکل، کروم و مولیبدن در ترکیب شیمیایی این فولاد، خواصی همچون چقرمگی بالا و استحکام کششی مناسب را فراهم میسازد.
کاربردهای فولاد سردکار 1.2767
این فولاد بهدلیل خواص ترکیبی سردکار و گرمکار، در کاربردهای متنوعی مورد استفاده قرار میگیرد، از جمله:
- قالبهای خمکاری و فورج
- ابزارهای فشار بالا و ضربهای مانند سنبه و پانچ
- قالب سکهزنی و قاشقسازی
- قالبهای تزریق پلاستیک
- تیغههای گیوتین برای مواد ضخیم
- ابزارهای برجستهکاری
ترکیب شیمیایی فولاد سردکار 1.2767
مقادیر ترکیب شیمیایی ارائهشده برای فولاد 1.2767 بر پایه دادههای نسخه نهایی کلید فولاد (Stahlschlüssel ۲۰۱۹) و مطابق با استانداردهای معتبر بینالمللی تنظیم شدهاند. این اعداد ممکن است با مقادیر ذکرشده در برخی منابع یا استانداردهای قدیمی متفاوت باشند.
| Cکربن | Siسیلیسیم | Mnمنگنز | Pفسفر | Sگوگرد | Crکروم | Moمولیبدن | Niنیکل |
| 0.40-0.50 | 0.10-0.40 | 0.20-0.50 | ≤ 0.030 | ≤ 0.030 | 1.20-1.50 | 0.15-0.35 | 3.80-4.30 |
مشخصات فیزیکی فولاد 1.2767
مقادیر ذکرشده در جدول زیر، میانگینی از پارامترهای فیزیکی بهدستآمده از آزمونهای نمونهای در دمای محیط هستند و لزوماً با دادههای محصول نهایی تمام تولیدکنندگان یکسان نیستند. این اطلاعات صرفاً جهت آشنایی با بازه تقریبی خواص فیزیکی این فولاد ارائه شدهاند.
| جدول مشخصات فیزیکی | ||
| پارامتر | مقدار | واحد |
| چگالی | ~ 7.85 | g/cm3 |
| هدایت حرارتی | 30-35 | W/m.K |
| ضریب انبساط حرارتی | 11-12 | µm/m.°C |
| مدول الاستیسیته (E) | 210-215 | GPa |
| نقطه ذوب | 1400-1450 | °C |
خواص مکانیکی فولاد 1.2767
فولاد 1.2767 دارای خواص مکانیکی متعادلی است که آن را برای قالبسازی و ابزارهایی با بارگذاری زیاد مناسب میکند.
اطلاعات ارائهشده در جدول زیر، از نسخه نهایی سال ۲۰۱۹ کلید فولاد (Stahlschlüssel) استخراج شدهاند. این دادهها بر اساس استانداردهای معتبر و بهروز بینالمللی تنظیم شدهاند و ممکن است با مقادیر قدیمیتر رایج در برخی منابع دیگر تفاوت داشته باشند.
| مقادیر سختی بر اساس کلید فولاد (Stahlschlüssel) نگارش ۲۰۱۹ | ||
| جدول خواص مکانیکی | ||
| پارامتر | مقدار | واحد |
| استحکام کششی (Tensile Strength) | 1000-1200 | MPa |
| استحکام تسلیم (Yield Strength) | 700-900 | MPa |
| مقاومت کاری (Working Resistance) | 1180-1670 | MPa |
| افزایش طول | 10-15 | % |
| سختی در حالت آنیل شده | ≤ 285 | HB 30 |
| سختی در حالت سختکاری شده | ~ 56 | HRC |

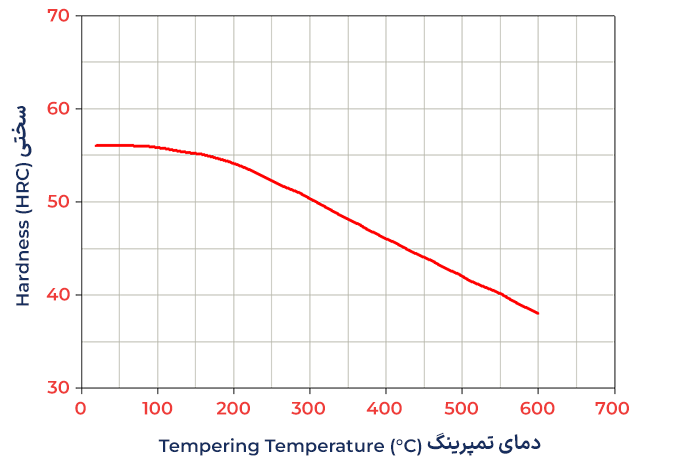

| سختی در تمپر °۱۰۰ | ~ 56 | HRC |
| سختی در تمپر °۲۰۰ | ~ 54 | HRC |
| سختی در تمپر °۳۰۰ | ~ 50 | HRC |
| سختی در تمپر °۴۰۰ | ~ 46 | HRC |
| سختی در تمپر °۵۰۰ | ~ 42 | HRC |
عملیات حرارتی و سختکاری فولاد 1.2767
اطلاعات ارائهشده در جدول زیر، از نسخه نهایی سال ۲۰۱۹ کلید فولاد (Stahlschlüssel) استخراج شدهاند. این دادهها بر اساس استانداردهای معتبر و بهروز بینالمللی تنظیم شدهاند و ممکن است با مقادیر قدیمیتر رایج در برخی منابع دیگر تفاوت داشته باشند.
| منبع: کلید فولاد (Stahlschlüssel) نگارش ۲۰۱۹ | |
| جدول عملیات حرارتی | |
| نوع عملیات حرارتی | بازه حرارتی |
| فورج گرم (Hot Working) | 850-1050 °C |
| آنیل کامل (Soft Annealing +A) | 610-650 °C |
| سختکاری با روغن | 840-860 °C |
| سختکاری با هوا | 840-860 °C |
| سختکاری گرم (کوئنچ داغ ۲۲۰-۱۸۰ درجه) | 840-860 °C |
| تمپرینگ (Tempering) | 170-190 °C |
قیمت فولاد ابزار سردکار 1.2767
قیمت فولاد 1.2767 بر اساس عواملی مانند برند سازنده، ابعاد، نوع سطح، و شرایط بازار متغیر است. تسمه و میلگردها در سایزهای مختلف توسط برندهای معتبر عرضه میشوند و برای اطلاع از قیمت روز، لیست قیمت بهروز جوان استیل را مشاهده کنید.
