قیمت و فروش فولاد ابزار سردکارفولاد 1.2601 معادل گرید B165 جوان استیل
| نام کالا | بروزرسانی | قیمت (تومان) | ثبت سفارش |
| تسمه 1.2601 | ۱۴۰۴/۱۱/۰۹ | تماس بگیرید | استعلام و سفارش |
| میلگرد 1.2601 | ۱۴۰۴/۱۱/۰۹ | تماس بگیرید | استعلام و سفارش |
| چهارگوش 1.2601 | ۱۴۰۴/۱۱/۰۹ | تماس بگیرید | استعلام و سفارش |
ویژگیهای فولاد ابزار سردکار 1.2601
فولاد 1.2601 از خانواده فولادهای ابزار در دسته سردکار بوده و با مشخصه استاندارد DIN به صورت X165CrMoV12 شناخته میشود. در استاندارد بهلر نیز با نام K105 معرفی شده است. این فولاد با سختیپذیری بالا، مقاومت در برابر سایش و حفظ لبه برش، برای ابزارهایی با عملکرد بالا در شرایط کاری سخت طراحی شده و بهدلیل وجود عناصر وانادیوم و تنگستن از نظر چقرمگی و مقاومت حرارتی نیز عملکرد بسیار خوبی دارد.
- سختیپذیری بالا
- مقاومت عالی در برابر سایش
- چقرمگی خوب بهواسطه حضور وانادیوم
- حفظ سختی در دمای بالا
- قابلیت ماشینکاری پایین (پیش از آنیل)
کاربردهای فولاد سردکار 1.2601
- ابزارهای برشی، قالبها و پانچهای دقیق
- ابزارهای خمکاری، کشش و اکستروژن سرد
- ابزارهای نجاری و صنایع چوب
- غلطکهای فرمدهی و ابزارهای نورد
- ابزارهای پرسکاری برای سرامیک و صنایع دارویی
- ابزارهای خانکشی و ابزارهای اندازهگیری
- قالبهای کوچک صنعت پلاستیک با نیاز به مقاومت سایش بالا
- ابزارآلات فرمدهی چندغلطکه
ترکیب شیمیایی فولاد سردکار 1.2601
مقادیر ترکیب شیمیایی ارائهشده برای فولاد 1.2601 بر پایه دادههای نسخه نهایی کلید فولاد (Stahlschlüssel ۲۰۱۹) و مطابق با استانداردهای معتبر بینالمللی تنظیم شدهاند. این اعداد ممکن است با مقادیر ذکرشده در برخی منابع یا استانداردهای قدیمی متفاوت باشند.
| Cکربن | Siسیلیسیم | Mnمنگنز | Pفسفر | Sگوگرد | Crکروم | Moمولیبدن | Vوانادیوم | Wتنگستن |
| 1.55-1.75 | 0.25-0.40 | 0.20-0.40 | ≤ 0.030 | ≤ 0.030 | 11.00-12.00 | 0.50-0.70 | 0.10-0.50 | 0.40-0.60 |
مشخصات فیزیکی فولاد 1.2601
مقادیر ذکرشده در جدول زیر، میانگینی از پارامترهای فیزیکی بهدستآمده از آزمونهای نمونهای در دمای محیط هستند و لزوماً با دادههای محصول نهایی تمام تولیدکنندگان یکسان نیستند. این اطلاعات صرفاً جهت آشنایی با بازه تقریبی خواص فیزیکی این فولاد ارائه شدهاند.
| جدول مشخصات فیزیکی | ||
| پارامتر | مقدار | واحد |
| چگالی | ~ 7.70 | g/cm3 |
| هدایت حرارتی | ~ 20.0 | W/m.K |
| ظرفیت گرمایی ویژه | ~ 0.46 | J/kg.K |
| مقاومت الکتریکی | ~ 0.65 | Ω.mm2/m |
| مدول الاستیسیته (E) | ~ 210 | 103xN/mm2 |
خواص مکانیکی فولاد 1.2601
فولاد 1.2601 دارای سختی بالا، استحکام کششی مناسب و مقاومت مطلوب در برابر ضربه است که آن را برای کاربردهای تحت سایش و فشار مکانیکی شدید مناسب میسازد.
اطلاعات ارائهشده در جدول زیر، از نسخه نهایی سال ۲۰۱۹ کلید فولاد (Stahlschlüssel) استخراج شدهاند. این دادهها بر اساس استانداردهای معتبر و بهروز بینالمللی تنظیم شدهاند و ممکن است با مقادیر قدیمیتر رایج در برخی منابع دیگر تفاوت داشته باشند.
| منبع: کلید فولاد (Stahlschlüssel) نگارش ۲۰۱۹ | ||
| جدول خواص مکانیکی | ||
| پارامتر | مقدار | واحد |
| استحکام کششی |
750-850 | MPa |
| حداقل استحکام تسلیم | 320-345 | MPa |
| مقاومت ضربه | 320-345 | J |
| مدول یانگ | 210 | GPa |
| سختی در حالت آنیل شده | ≤ 255 | HB 30 |

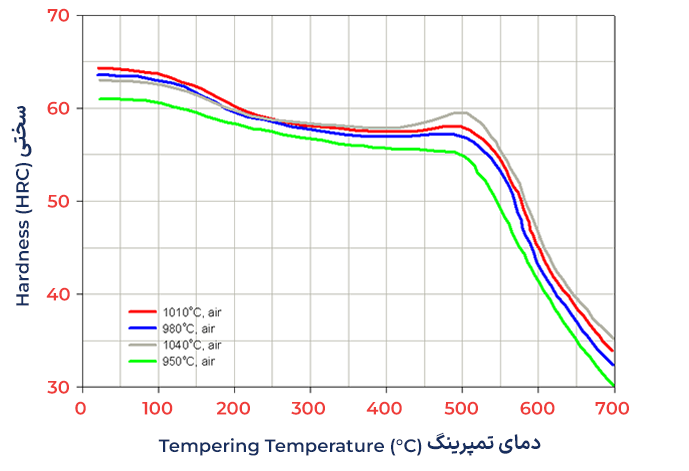

| سختی در حالت سختکاری شده | 63 ~ | HRC |
| سختی در تمپر °۱۰۰ | 63 ~ | HRC |
| سختی در تمپر °۲۰۰ | 61 ~ | HRC |
| سختی در تمپر °۳۰۰ | 60 ~ | HRC |
| سختی در تمپر °۴۰۰ | 58 ~ | HRC |
| سختی در تمپر °۵۰۰ | ~ 57 | HRC |
عملیات حرارتی و سختکاری فولاد 1.2601
- آنیلینگ: در این مرحله، فولاد تا دمای ۸۰۰ تا ۸۵۰ درجه سانتیگراد گرم شده و بهمدت چند ساعت در این دما نگه داشته میشود، سپس بهآرامی در کوره خنک میگردد. نتیجه این فرآیند کاهش سختی تا حدود ۲۰۰ تا ۲۲۵ برینل (HB) و بهبود قابلیت ماشینکاری است.
- سختکاری (کوئنچ): فولاد تا دمای ۱۰۱۰ تا ۱۰۵۰ درجه سانتیگراد حرارت داده میشود و سپس بسته به اندازه قطعه، در روغن یا هوا سریعاً خنک میگردد تا به سختی بالایی دست یابد.
- تمپر کردن (بازپخت تنشی): پس از کوئنچ، فولاد تمپر میشود تا شکنندگی کاهش یافته و چقرمگی آن افزایش یابد. این فرآیند در دمایی بین ۱۵۰ تا ۵۰۰ درجه سانتیگراد انجام میشود و بسته به دمای انتخابشده، سختی نهایی تنظیم میشود.
- نرمالهسازی (همگنسازی ساختار): برای بهبود ساختار دانه و افزایش چقرمگی، فولاد تا دمای حدود ۹۰۰ درجه سانتیگراد حرارت داده شده و سپس در هوای آزاد خنک میشود.
- فورجینگ (آهنگری): این عملیات با حرارتدهی اولیه فولاد تا ۱۱۰۰ تا ۱۱۵۰ درجه سانتیگراد آغاز شده و در دمای پایانی ۸۵۰ درجه سانتیگراد به پایان میرسد. خنکسازی نهایی بهصورت آهسته در کوره یا درون شن انجام میپذیرد تا از ایجاد تنشهای داخلی جلوگیری شود.
اطلاعات ارائهشده در جدول زیر، از نسخه نهایی سال ۲۰۱۹ کلید فولاد (Stahlschlüssel) استخراج شدهاند. این دادهها بر اساس استانداردهای معتبر و بهروز بینالمللی تنظیم شدهاند و ممکن است با مقادیر قدیمیتر رایج در برخی منابع دیگر تفاوت داشته باشند.
| منبع: کلید فولاد (Stahlschlüssel) نگارش ۲۰۱۹ | |
| جدول عملیات حرارتی | |
| نوع عملیات حرارتی | بازه حرارتی |
| فورج گرم (Hot Working) | 850-1050 °C |
| آنیل کامل (Soft Annealing +A) | 800-830 °C |
| سختکاری با روغن | 980-1010 °C |
| سختکاری با هوا | 980-1010 °C |
| سختکاری با هوای فشرده | 980-1010 °C |
| سختکاری گرم (کوئنچ داغ ۴۰۰ درجه) | 980-1010 °C |
| تمپرینگ | 180-250 °C |
قیمت فولاد ابزار سردکار 1.2601
قیمت فولاد 1.2601 بر اساس عواملی مانند برند سازنده، ابعاد، نوع سطح، و شرایط بازار متغیر است. تسمهها و میلگردها در سایزهای مختلف توسط برندهای معتبر عرضه میشوند و برای اطلاع از قیمت روز، لیست قیمت بهروز جوان استیل را مشاهده کنید.
