قیمت و فروش فولاد ابزار سردکارفولاد 1.2550 معادل گرید B60 جوان استیل
| نام کالا | بروزرسانی | قیمت (تومان) | ثبت سفارش |
| تسمه 1.2550 | ۱۴۰۴/۱۱/۰۹ | تماس بگیرید | استعلام و سفارش |
| میلگرد 1.2550 | ۱۴۰۴/۱۱/۰۹ | تماس بگیرید | استعلام و سفارش |
| چهارگوش 1.2550 | ۱۴۰۴/۱۱/۰۹ | تماس بگیرید | استعلام و سفارش |
ویژگیهای فولاد ابزار سردکار 1.2550
فولاد 1.2550 از خانواده فولادهای ابزار در دسته سردکار بوده که در استاندارد DIN آلمان با نام 60WCrV8 (نام قدیم 60WCrV7) و در استاندارد بهلر با نام K455 شناخته میشود. این فولاد با مقاومت بالا در برابر ضربه و شوک، سختی مناسب و قابلیت ماشینکاری خوب، برای کاربردهای سنگین و پرتنش گزینهای مناسب است. از ویژگیهای بارز این فولاد میتوان به موارد زیر اشاره کرد:
- دارای قابلیت ماشینکاری بسیار خوب
- چقرمگی و مقاومت به ضربه بالا
- سختیپذیری متوسط تا بالا
- اعوجاج نسبتاً کم در حین عملیات حرارتی
- حفظ سختی در دمای بالا (دمای سرخی)
کاربردهای فولاد سردکار 1.2550
- ابزارهای برش در صنایع نجاری
- تیغههای برش برای ورقهایی با ضخامت کمتر از ۱۲ میلیمتر
- تیغههای چاقو و ابزارهای دقیق
- قالبهای برش ورقهای ضخیم (۶ تا ۱۵ میلیمتر)
- تیغههای برش سردکار
- قالبهای ضرب سکه
- ابزارهای برادهبرداری سنگین
ترکیب شیمیایی فولاد سردکار 1.2550
مقادیر ترکیب شیمیایی ارائهشده برای فولاد 1.2550 بر پایه دادههای نسخه نهایی کلید فولاد (Stahlschlüssel ۲۰۱۹) و مطابق با استانداردهای معتبر بینالمللی تنظیم شدهاند. این اعداد ممکن است با مقادیر ذکرشده در برخی منابع یا استانداردهای قدیمی متفاوت باشند.
| Cکربن | Siسیلیسیم | Mnمنگنز | Pفسفر | Sگوگرد | Crکروم | Vوانادیوم | Wتنگستن |
| 0.55-0.65 | 0.70-1.00 | 0.15-0.45 | ≤ 0.030 | ≤ 0.030 | 0.90-1.20 | 0.10-0.20 | 1.70-2.20 |
مشخصات فیزیکی فولاد 1.2550
مقادیر ذکرشده در جدول زیر، میانگینی از پارامترهای فیزیکی بهدستآمده از آزمونهای نمونهای در دمای محیط هستند و لزوماً با دادههای محصول نهایی تمام تولیدکنندگان یکسان نیستند. این اطلاعات صرفاً جهت آشنایی با بازه تقریبی خواص فیزیکی این فولاد ارائه شدهاند.
| جدول مشخصات فیزیکی | ||
| پارامتر | مقدار | واحد |
| چگالی | ~ 7.93 | g/cm3 |
| هدایت حرارتی | ~ 25 | W/m.K |
| ظرفیت گرمایی ویژه | ~ 0.46 | J/kg.K |
| مقاومت الکتریکی | ~ 0.3 | Ω.mm2/m |
| مدول الاستیسیته (E) | 190-210 | 103xN/mm2 |
خواص مکانیکی فولاد 1.2550
خواص مکانیکی فولاد ابزار 1.2550 آن را به گزینهای مناسب برای کاربردهای سنگین تبدیل کرده است. این فولاد دارای استحکام تسلیم بالا در بازه ۱۵۰۰ تا ۱۷۰۰ مگاپاسکال بوده و در عین حال از چقرمگی مناسبی برخوردار است؛ بهطوریکه انرژی ضربه آن بین ۲۵ تا ۳۵ ژول و درصد ازدیاد طول آن بین ۸ تا ۱۲ درصد گزارش شده است که نشاندهنده تعادل مطلوب بین سختی و انعطافپذیری است.
اطلاعات ارائهشده در جدول زیر، از نسخه نهایی سال ۲۰۱۹ کلید فولاد (Stahlschlüssel) استخراج شدهاند. این دادهها بر اساس استانداردهای معتبر و بهروز بینالمللی تنظیم شدهاند و ممکن است با مقادیر قدیمیتر رایج در برخی منابع دیگر تفاوت داشته باشند.
| منبع: کلید فولاد (Stahlschlüssel) نگارش ۲۰۱۹ | ||
| جدول خواص مکانیکی | ||
| پارامتر | مقدار | واحد |
| مقاومت کاری (Working Resistance) | 1170-1860 | MPa |
| سختی در حالت آنیل شده | ≤ 229 | HB 30 |

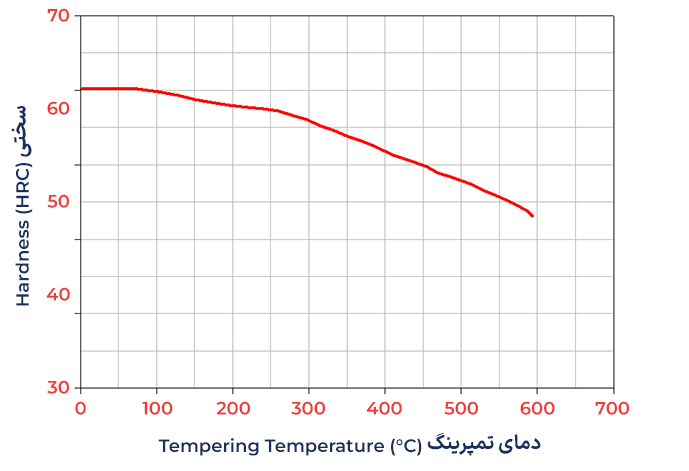

| سختی در حالت سختکاری شده | 60 ~ | HRC |
| سختی در تمپر °۱۰۰ | 60 ~ | HRC |
| سختی در تمپر °۲۰۰ | 58 ~ | HRC |
| سختی در تمپر °۳۰۰ | 56 ~ | HRC |
| سختی در تمپر °۴۰۰ | 52 ~ | HRC |
| سختی در تمپر °۵۰۰ | ~ 48 | HRC |
| استحکام کششی در تمپر °۴۰۰ | ~ 1780 | MPa |
عملیات حرارتی و سختکاری فولاد 1.2550
- بازپخت نرم (Annealing): در دمای ۷۵۰-۷۲۰ درجه سانتیگراد انجام شده و بهآرامی در کوره یا هوا سرد میشود. هدف از این فرآیند کاهش سختی و بهبود قابلیت ماشینکاری است.
- سختکاری (Hardening): فولاد تا دمای ۱۰۵۰-۸۵۰ درجه سانتیگراد گرم شده و سپس در روغن، هوا یا حمام گرم کوئنچ میشود. این فرآیند باعث افزایش سختی و مقاومت به سایش میشود.
- تمپرینگ (Tempering): برای کاهش تنشهای داخلی، افزایش چقرمگی و مقاومت به خستگی، عملیات تمپر در دمای ۳۰۰-۱۸۰ درجه سانتیگراد انجام میشود. دمای دقیق تمپر بسته به خواص مکانیکی موردنظر تنظیم میشود.
اطلاعات ارائهشده در جدول زیر، از نسخه نهایی سال ۲۰۱۹ کلید فولاد (Stahlschlüssel) استخراج شدهاند. این دادهها بر اساس استانداردهای معتبر و بهروز بینالمللی تنظیم شدهاند و ممکن است با مقادیر قدیمیتر رایج در برخی منابع دیگر تفاوت داشته باشند.
| منبع: کلید فولاد (Stahlschlüssel) نگارش ۲۰۱۹ | |
| جدول عملیات حرارتی | |
| نوع عملیات حرارتی | بازه حرارتی |
| فورج گرم (Hot Working) | 850-1050 °C |
| آنیل کامل (Soft Annealing +A) | 720-750 °C |
| سختکاری با روغن | 900-920 °C |
| سختکاری گرم (کوئنچ داغ ۲۲۰-۱۸۰ درجه) | 900-920 °C |
| تمپرینگ | 170-190 °C |
قیمت فولاد ابزار سردکار 1.2542
قیمت فولاد 1.2542 بر اساس عواملی مانند برند سازنده، ابعاد، نوع سطح، و شرایط بازار متغیر است. تسمهها و میلگردها در سایزهای مختلف توسط برندهای معتبر عرضه میشوند و برای اطلاع از قیمت روز، لیست قیمت بهروز جوان استیل را مشاهده کنید.
