قیمت و فروش فولاد ابزار سردکارفولاد 1.2542 معادل گرید B45 جوان استیل
| نام کالا | بروزرسانی | قیمت (تومان) | ثبت سفارش |
| تسمه 1.2542 | ۱۴۰۴/۱۱/۰۹ | تماس بگیرید | استعلام و سفارش |
| میلگرد 1.2542 | ۱۴۰۴/۱۱/۰۹ | تماس بگیرید | استعلام و سفارش |
| چهارگوش 1.2542 | ۱۴۰۴/۱۱/۰۹ | تماس بگیرید | استعلام و سفارش |
ویژگیهای فولاد ابزار سردکار 1.2542
فولاد 1.2542 که در استاندارد DIN با نام 45WCrV7 و در سیستم بهلر با کد K450 شناخته میشود، از جمله فولادهای ابزار در دسته سردکار است که از عناصری مانند کروم، وانادیوم و تنگستن تشکیل شده و به دلیل ترکیب شیمیایی متعادل، ویژگیهای مکانیکی و حرارتی مناسبی ارائه میدهد. از جمله مزایای مهم این فولاد میتوان به موارد زیر اشاره کرد:
- چقرمگی و مقاومت ضربهای بالا
- اعوجاج حرارتی نسبتاً کم
- سختیپذیری متوسط
- ماشینکاری بسیار خوب
- حفظ سختی در دمای بالا
کاربردهای فولاد سردکار 1.2542
فولاد 1.2542 برای ابزارهایی طراحی شده که هم در سرویس دمای محیط و هم در دمای بالا مورد استفاده قرار میگیرند. از جمله کاربردهای رایج این فولاد میتوان به موارد زیر اشاره کرد:
- ابزارهای پنوماتیک سرد و گرم مانند بکسهای بادی
- تیغههای برش ورقهای ضخیم در شرایط سرد و گرم
- قلمهای دستی با حفظ سختی و لبه برش
- سنبههای میخپرچ و قالبهای فشاری
- قالبهای اکستروژن و قالبهای ریختهگری داغ
- قالبهای مخصوص ریختهگری آلومینیوم
- ابزارهای کارگرم مورد استفاده در دمای محیط
ترکیب شیمیایی فولاد سردکار 1.2542
مقادیر ترکیب شیمیایی ارائهشده برای فولاد 1.2542 بر پایه دادههای نسخه نهایی کلید فولاد (Stahlschlüssel ۲۰۱۹) و مطابق با استانداردهای معتبر بینالمللی تنظیم شدهاند. این اعداد ممکن است با مقادیر ذکرشده در برخی منابع یا استانداردهای قدیمی متفاوت باشند.
| Cکربن | Siسیلیسیم | Mnمنگنز | Pفسفر | Sگوگرد | Crکروم | Vوانادیوم | Wتنگستن |
| 0.40-0.50 | 0.80-1.10 | 0.20-0.40 | ≤ 0.035 | ≤ 0.035 | 0.90-1.20 | 0.15-0.20 | 1.80-2.10 |
مشخصات فیزیکی فولاد 1.2542
مقادیر ذکرشده در جدول زیر، میانگینی از پارامترهای فیزیکی بهدستآمده از آزمونهای نمونهای در دمای محیط هستند و لزوماً با دادههای محصول نهایی تمام تولیدکنندگان یکسان نیستند. این اطلاعات صرفاً جهت آشنایی با بازه تقریبی خواص فیزیکی این فولاد ارائه شدهاند.
| جدول مشخصات فیزیکی | ||
| پارامتر | مقدار | واحد |
| چگالی | ~ 7.90 | g/cm3 |
| هدایت حرارتی | ~ 25.0 | W/m.K |
| ظرفیت گرمایی ویژه | ~ 0.46 | J/kg.K |
| مقاومت الکتریکی | ~ 0.30 | Ω.mm2/m |
| مدول الاستیسیته (E) | ~ 210 | 103xN/mm2 |
خواص مکانیکی فولاد 1.2542
فولاد سردکار 1.2542 با ترکیب خواصی متعادل، یکی از گزینههای قابلاعتماد برای ابزارهایی است که تحت بارهای مکانیکی، سایش یا دمای بالا قرار میگیرند. این فولاد دارای استحکام کششی بالا در محدوده ۹۰۰ تا ۱۱۰۰ مگاپاسکال است و سختی آن، بسته به نوع عملیات حرارتی، بین ۵۰ تا ۶۲ راکول سی (HRC) متغیر میباشد. قابلیت جذب ضربه و مقاومت به خستگی این فولاد در دمای محیط بسیار خوب است و در دماهای بالا نیز عملکرد مناسبی از خود نشان میدهد.
یکی از ویژگیهای برجسته این فولاد، پایداری سختی در دماهای بالا (تا حدود ۶۰۰درجه سانتیگراد) است که آن را برای کاربردهای قالبسازی و ابزارهای برش گرم مناسب میسازد. همچنین، ماشینکاری فولاد 1.2542 نسبتاً آسان است و پس از سختکاری، تنها به ابزارهای دقیق و مقاوم برای برادهبرداری نیاز دارد.
در مجموع، ترکیب مقاومت به سایش خوب، استحکام بالا، چقرمگی مناسب و ماشینکاری پذیری مطلوب، فولاد 1.2542 را به انتخابی کاربردی برای قالبها، ابزارهای ضربهای و عملیات در شرایط سخت تبدیل کرده است.
اطلاعات ارائهشده در جدول زیر، از نسخه نهایی سال ۲۰۱۹ کلید فولاد (Stahlschlüssel) استخراج شدهاند. این دادهها بر اساس استانداردهای معتبر و بهروز بینالمللی تنظیم شدهاند و ممکن است با مقادیر قدیمیتر رایج در برخی منابع دیگر تفاوت داشته باشند.
| منبع: کلید فولاد (Stahlschlüssel) نگارش ۲۰۱۹ | ||
| جدول خواص مکانیکی | ||
| پارامتر | مقدار | واحد |
| مقاومت کاری (Working Resistance) | 1180-1470 | MPa |
| خنککاری در حین کار | آب نرم، روعن و هوا | |
| سختی در حالت آنیل شده | ≤ 255 | HB 30 |
| سختی در حالت سختکاری شده | 57 ~ | HRC |
| سختی در تمپر °۱۰۰ | 57 ~ | HRC |
| سختی در تمپر °۲۰۰ | 56 ~ | HRC |
| سختی در تمپر °۳۰۰ | 54 ~ | HRC |
| سختی در تمپر °۴۰۰ | 52 ~ | HRC |
| استحکام کششی در تمپر °۴۵۰ | ~ 1670 | MPa |
| استحکام کششی در تمپر °۵۰۰ | ~ 1570 | MPa |
| استحکام کششی در تمپر °۵۵۰ | ~ 1470 | MPa |
| استحکام کششی در تمپر °۶۰۰ | ~ 1320 | MPa |
| استحکام کششی در تمپر °۶۵۰ | ~ 1180 | MPa |

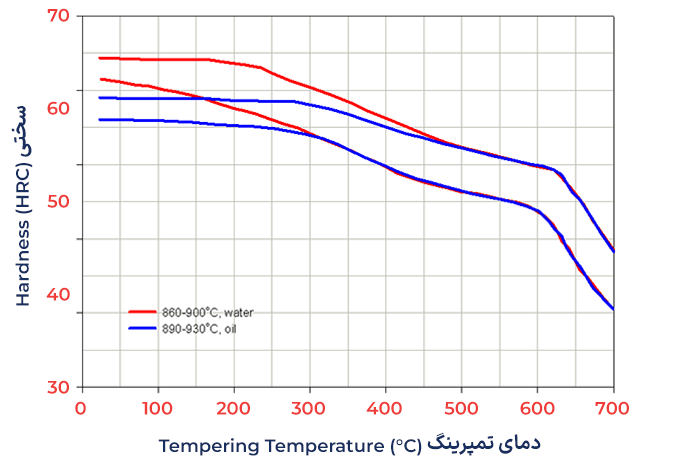

عملیات حرارتی و سختکاری فولاد 1.2542
- آنیلینگ نرم (Annealing): حرارتدهی تا ۷۵۰-۷۲۰ درجه سانتیگراد و خنککاری آهسته در کوره؛ سختی نهایی حدود ۲۳۰ برینل (HB)
- تنشزدایی (Stress Relieving): نگهداری در ۶۵۰ درجه سانتیگراد به مدت ۱ تا ۲ ساعت، سپس خنککاری در هوا
- سختکاری (Hardening): حرارتدهی در محدوده ۹۳۰-۸۶۰ درجه سانتیگراد و سردکردن در روغن یا آب؛ سختی پس از سختکاری بین ۶۴-۵۶ راکول سی (HRC)
- تمپر (Tempering): در دمای ۴۰۰-۱۵۰ درجه سانتیگراد بسته به سختی مورد نظر انجام میشود
- فورجینگ (Hot Working): حرارتدهی اولیه تا ۱۰۰۰ درجه سانتیگراد، آهنگری در محدوده ۱۰۰۰-۸۰۰ درجه، سپس خنککاری آهسته در کوره
اطلاعات ارائهشده در جدول زیر، از نسخه نهایی سال ۲۰۱۹ کلید فولاد (Stahlschlüssel) استخراج شدهاند. این دادهها بر اساس استانداردهای معتبر و بهروز بینالمللی تنظیم شدهاند و ممکن است با مقادیر قدیمیتر رایج در برخی منابع دیگر تفاوت داشته باشند.
| منبع: کلید فولاد (Stahlschlüssel) نگارش ۲۰۱۹ | |
| جدول عملیات حرارتی | |
| نوع عملیات حرارتی | بازه حرارتی |
| فورج گرم (Hot Working) | 850-1050 °C |
| آنیل کامل (Soft Annealing +A) | 720-750 °C |
| سختکاری با روغن | 890-930 °C |
| تمپرینگ (فولاد ابزار سردکار) | 180-300 °C |
| تمپرینگ (فولاد ابزار گرمکار) | 550-650 °C |
قیمت فولاد ابزار سردکار 1.2542
قیمت فولاد 1.2542 بر اساس عواملی مانند برند سازنده، ابعاد، نوع سطح، و شرایط بازار متغیر است. تسمهها و میلگردها در سایزهای مختلف توسط برندهای معتبر عرضه میشوند و برای اطلاع از قیمت روز، لیست قیمت بهروز جوان استیل را مشاهده کنید.
