قیمت و فروش فولاد ابزار سردکارفولاد 1.2419
| نام کالا | بروزرسانی | قیمت (تومان) | ثبت سفارش |
| تسمه 1.2419 | ۱۴۰۴/۱۱/۰۹ | تماس بگیرید | استعلام و سفارش |
| میلگرد 1.2419 | ۱۴۰۴/۱۱/۰۹ | تماس بگیرید | استعلام و سفارش |
| چهارگوش 1.2419 | ۱۴۰۴/۱۱/۰۹ | تماس بگیرید | استعلام و سفارش |
ویژگیهای فولاد ابزار سردکار 1.2419
فولاد ابزار 1.2419 با مشخصه 105WCr6 از گروه فولادهای ابزار در دسته سردکار میباشد. این فولاد به دلیل ترکیب شیمیایی خاص خود، از جمله مقدار بالای کربن، کروم و تنگستن، دارای سختیپذیری بالا، مقاومت خوب در برابر سایش، چقرمگی مناسب و قابلیت حفظ لبه برش میباشد.
فولاد 1.2419 به عنوان یک فولاد ابزار سردکار، در برابر شوکهای مکانیکی و سایش مقاومت بالایی از خود نشان میدهد. حضور تنگستن در ساختار آن باعث افزایش پایداری حرارتی، استحکام و دوام ابزار ساختهشده میگردد. این فولاد همچنین قابلیت حفظ لبه برنده در طولانیمدت را دارد.
کاربردهای فولاد سردکار 1.2419
بهدلیل خواص مکانیکی مناسب و پایداری حرارتی بالا، فولاد 1.2419 در صنایع مختلف مورد استفاده قرار میگیرد. برخی از مهمترین کاربردهای آن عبارتند از:
- ابزارهای برش، پانچ و قالبسازی
- صنایع کاغذ و پلاستیک
- تیغههای برش، ابزارهای خمکاری و کشش
- ابزارهای برش رزوه (نخ)
- ریمرها، ابزارهای نجاری و اندازهگیری
- قالبهای تزریق پلاستیک و ابزارهای دقیق
ترکیب شیمیایی فولاد سردکار 1.2419
مقادیر ترکیب شیمیایی ارائهشده برای فولاد 1.2419 بر پایه دادههای نسخه نهایی کلید فولاد (Stahlschlüssel ۲۰۱۹) و مطابق با استانداردهای معتبر بینالمللی تنظیم شدهاند. این اعداد ممکن است با مقادیر ذکرشده در برخی منابع یا استانداردهای قدیمی متفاوت باشند.
| Cکربن | Siسیلیسیم | Mnمنگنز | Pفسفر | Sگوگرد | Crکروم | Wتنگستن |
| 1.00-1.10 | 0.10-0.40 | 0.80-1.10 | ≤ 0.030 | ≤ 0.030 | 0.90-1.10 | 1.00-1.30 |
مشخصات فیزیکی فولاد 1.2419
اطلاعات ارائهشده در جدول زیر، از نسخه نهایی سال ۲۰۱۹ کلید فولاد (Stahlschlüssel) استخراج شدهاند. این دادهها بر اساس استاندارد DIN SEW 310 (08/1992) تنظیم شدهاند و ممکن است با مقادیر ارائه شده در منابع دیگر تفاوت داشته باشند.
| منبع: استاندارد DIN SEW 310 (08/1992) – کلید فولاد (Stahlschlüssel) نگارش ۲۰۱۹ |
|||
| جدول مشخصات فیزیکی | |||
| پارامتر | در دمای | مقدار | واحد |
| چگالی | 20 °C | ~ 7.84 | g/cm3 |
| ظرفیت گرمایی ویژه |
-100 – 20 °C | ~ 0.423 | J/g.K |
| 0-20 °C | ~ 0.456 | J/g.K | |
| ~ 20 °C | ~ 0.461 | J/g.K | |
| 20-100 °C | ~ 0.479 | J/g.K | |
| 20-200 °C | ~ 0.499 | J/g.K | |
| 20-300 °C | ~ 0.517 | J/g.K | |
| 20-400 °C | ~ 0.536 | J/g.K | |
| 20-500 °C | ~ 0.558 | J/g.K | |
| 20-600 °C | ~ 0.587 | J/g.K | |
| ضریب انبساط حرارتی |
-100 – 20 °C | ~ 10.5 | 10⁻⁶/°K |
| 0-20 °C | ~ 11.4 | 10⁻⁶/°K | |
| ~ 20 °C | ~ 11.5 | 10⁻⁶/°K | |
| 20-100 °C | ~ 12.1 | 10⁻⁶/°K | |
| 20-200 °C | ~ 12.7 | 10⁻⁶/°K | |
| 20-300 °C | ~ 13.2 | 10⁻⁶/°K | |
| 20-400 °C | ~ 13.6 | 10⁻⁶/°K | |
| 20-500 °C | ~ 14.0 | 10⁻⁶/°K | |
| 20-600 °C | ~ 14.4 | 10⁻⁶/°K | |
| مدول الاستیسیته (E) |
~ -100 °C | ~ 217,000 | MPa |
| ~ 0 °C | ~ 213,000 | MPa | |
| ~ 20 °C | ~ 212,000 | MPa | |
| ~ 100 °C | ~ 207,000 | MPa | |
| ~ 200 °C | ~ 199,000 | MPa | |
| ~ 300 °C | ~ 192,000 | MPa | |
| ~ 400 °C | ~ 184,000 | MPa | |
| ~ 500 °C | ~ 175,000 | MPa | |
| ~ 600 °C | ~ 164,000 | MPa | |
خواص مکانیکی فولاد 1.2419
- سختی در حالت آنیل شده حدود ۲۳۰ برینل (HB)
- سختی پس از سختکاری حدود ۶۵-۶۲ راکول سی (HRC)
- استحکام کششی نهایی بیش از ۷۲۴ مگاپاسکال
- استحکام تسلیم حدود ۳۳۴ مگاپاسکال
اطلاعات ارائهشده در جدول زیر، از نسخه نهایی سال ۲۰۱۹ کلید فولاد (Stahlschlüssel) استخراج شدهاند. این دادهها بر اساس استانداردهای معتبر و بهروز بینالمللی تنظیم شدهاند و ممکن است با مقادیر قدیمیتر رایج در برخی منابع دیگر تفاوت داشته باشند.
| منبع: کلید فولاد (Stahlschlüssel) نگارش ۲۰۱۹ | ||

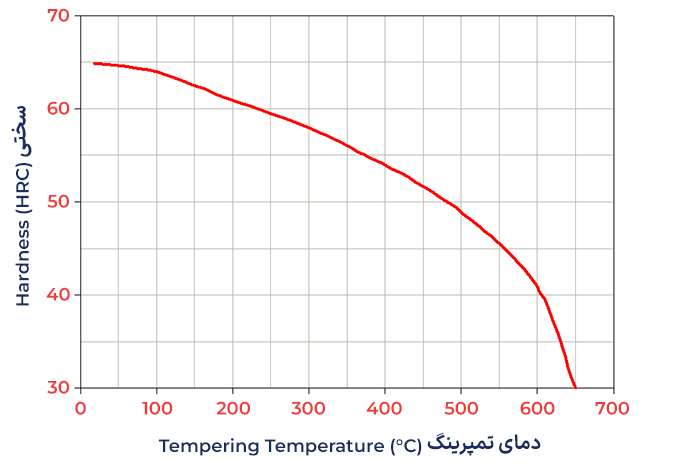

| جدول خواص مکانیکی | ||
| پارامتر | مقدار | واحد |
| سختی در حالت آنیل شده | ≤ 230 | HB 30 |
| سختی در حالت سختکاری شده | 65 ~ | HRC |
| سختی در تمپر °۱۰۰ | 64 ~ | HRC |
| سختی در تمپر °۲۰۰ | 61 ~ | HRC |
| سختی در تمپر °۳۰۰ | 58 ~ | HRC |
| سختی در تمپر °۴۰۰ | 54 ~ | HRC |
| سختی در تمپر °۵۰۰ | 50 ~ | HRC |
عملیات حرارتی و سختکاری فولاد 1.2419
- فرآیند آنیلینگ (Annealing) در دمای ۷۵۰-۷۲۰ درجه سانتیگراد انجام شده و باعث بهبود ماشینکاری، کاهش تنشهای داخلی و دستیابی به سختی حدود ۲۳۰ برینل (HB) میشود.
- سختکاری (Hardening) در دمای ۸۳۰-۸۰۰ درجه سانتیگراد انجام شده و پس از کوئنچ در روغن، سختی نهایی فولاد به حدود ۶۵-۶۳ راکول سی (HRC) میرسد. این فرآیند مقاومت در برابر سایش را بهشدت افزایش میدهد.
- فرآیند آهنگری (فورج) این فولاد در دمای ۱۰۵۰-۸۵۰ درجه سانتیگراد انجام میپذیرد و برای شکلدهی اولیه مناسب است.
اطلاعات ارائهشده در جدول زیر، از نسخه نهایی سال ۲۰۱۹ کلید فولاد (Stahlschlüssel) استخراج شدهاند. این دادهها بر اساس استانداردهای معتبر و بهروز بینالمللی تنظیم شدهاند و ممکن است با مقادیر قدیمیتر رایج در برخی منابع دیگر تفاوت داشته باشند.
| منبع: کلید فولاد (Stahlschlüssel) نگارش ۲۰۱۹ | |
| جدول عملیات حرارتی | |
| نوع عملیات حرارتی | بازه حرارتی |
| فورج گرم (Hot Working) | 850-1050 °C |
| آنیل کامل (Soft Annealing +A) | 720-750 °C |
| سختکاری با روغن | 800-830 °C |
| سختکاری گرم (کوئنچ داغ °۲۰۰) | 800-830 °C |
| تمپرینگ (Tempering) | 150-250 °C |
قیمت فولاد ابزار سردکار 1.2419
قیمت فولاد 1.2419 بر اساس عواملی مانند برند سازنده، ابعاد، نوع سطح، و شرایط بازار متغیر است. تسمهها و میلگردهای SPK-R در سایزهای مختلف توسط برندهای معتبر عرضه میشوند و برای اطلاع از قیمت روز، لیست قیمت بهروز جوان استیل را مشاهده کنید.
